SLMO24 Абонентский модуль, интерфейс UP0/E

Subscriber Line Module, UP0/E Interface

Модуль SLMO имеет 24 интерфейса UP0/E .

Это означает, что к одному абонентскому порту одновременно можно подключить до 3 устройств (макс. 3 источника оповещения).

Возможно дистанционное питание терминалов через интерфейсы UP0/E. Напряжение питания можно включать и выключать отдельно на каждом порту. При перегрузке тока происходит автоматическое отключение (устойчиво к длительному короткому замыканию).

Модуль SLMO предоставляет интерфейсы для подключения  двухпроводных цифровых абонентских линий по стандарту UP0/E. Каждый интерфейс UP0/E предоставляет базовый доступ к  ISDN с двумя B-каналами (по 64кбит/сек каждый) для передачи информации и один D-канал (16 кбит/сек) для сигнализации. К D-каналу можно напрямую подключить оконечные устройства с интерфейсами UP0/E и оконечные устройства с интерфейсами S0 (с ТА-S0). К каждому порту можно подключить максимум два оконечных устройства с дополнительными приставками.

B-каналы можно проключить к любому каналу (временному интервалу) ИКМ-потока со стороны системы. Из всех возможных типов данных D-канала (s, p, t) обрабатываются только s-данные (сигнализация). Р-данные (р=пакетная  коммутация) и t-данные (телеметрия) не поддерживаются.

24 интерфейса UP0/E для телефонных аппаратов Symphony. Через адаптер в Masterphone (репитер)  можно подключить:


дополнительный телефонный аппарат Symphony (ведомый телефон или окончание) и терминал LAP-D

            или

два терминала LAP-D .

Возможно дистанционное питание терминалов через UP0/E-интерфейсы.

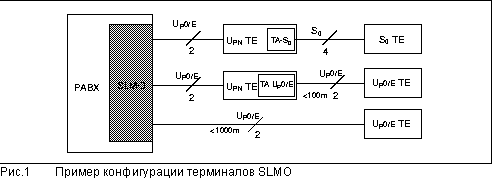

На следующем рисунке изображены оконечные устройства, подключенные к SLMO напрямую через интерфейс UP0/E и косвенно через интегрированное NT (сетевое окончание).

Расстояние между системой и оконечным устройством зависит от типа используемого кабеля. Указанные на рисунке 1000 м обозначают максимальную длину шлейфа согласно Интегрированной Коммуникационной Системе Каблирования (ICCS) без учета дистанционного питания.

AMO PETRA

При помощи АМО PETRA на периферийных модулях SLMO и SLMQ для каждого ACCESS (комплекта) можно сконфигурировать или остановить процедуры трассировки и запросить ее результаты (TRACE). PETRA AMO выполняет функцию запроса содержимого памяти модуля.
