DIUC PCM30  Ассоциативный сигнал цифрового интерфейсного канала

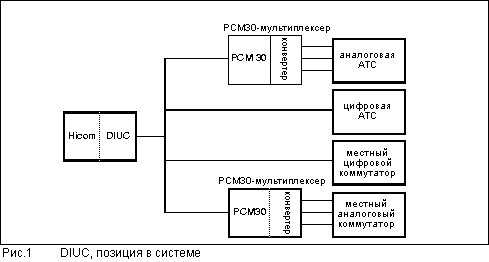

Устройство цифрового интерфейса DIUC используется для соединения цифровых АТС и УАТС посредством PCM30 линий или аналоговых АТС с УАТС через конвертеры A/D, PCM30 мультиплексеры и  PCM30 линии к Hicom.


Опорный Синхронизирующий сигнал  DIUC получает опорный синхронизирующий сигнал от PCM линии и подает его тактовому генератору PCG. Для этого необходимо правильно в соответствии с топологией сети присвоить таблицу синхронизирующего сигнала (REFTA AMO).

Адаптерные разъемы  Существуют адаптеры для подключения электрических (медных) и фотоэлектрических (волоконно-оптических) каналов передачи для средних и больших расстояний. Они вставляются  в заднюю панель DIUC на место обычного кабеля. Более детальное описание адаптеров можно найти в разделах Решение Ошибок, Адаптеры и Адаптерные Разъемы.

Усилитель сигналов LTC с DIUC Q2085  LTC можно использовать для увеличения расстояния действия DIUC  примерно до 2 км. LTC вставляется на место DIUC, а DIUC на следующее более высокое монтажное место.

Увеличение диапазона передачи с помощью DIUC Q2185  Эта плата DIUC встроена в повторители, которые позволяют передавать на  расстояние до 2 км. Плата всегда сконфигурирована на максимальный диапазон передачи, т.e. нет необходимости установки перемычек.

Варианты плат

Плата DIUC имеет 1 x 30 каналов (Q2085) или 2 x 30 каналов (Q2185).


Q2085-X		Стандартная конфигурация в шкафах:	макс. 2 на LTUS половину в слоты 01, 13, 25, 37 или 79, 91, 103; 3 слота справа должны оставаться свободными.
Q2085-X2	начиная с V3.2	Moдульная конфигурация в шкафах:	макс. 4 на LTUS половину в слоты 25, 31, 49, 55 или 79, 85, 103, 109;;
Q2185-X	начиная с V3.2	Стандартная конфигурация в шкафах:	макс. 2 на LTUS половину в слоты 25, 49, или 79, 103; 3 слота справа должны оставаться свободными

Более подробную информацию см. BCSU AMO Описание.

Светодиоды

DIUC Q2085

На передней панели находится светодиод.

Операционный индикатор:
Как только занимается один из каналов, зажигается светодиод (суммирующий сигнал).

Индикатор ошибки:
Если обнаружена ошибка в канале передачи, светодиод начинает мигать (тактовый аварийный сигнал, 300/900мсек).

DIUC Q2185

На передней панели находятся 4 светодиода.

LED 1 для LINE 0: информация о режиме схемы (линии 1..30)
LED 2 для LINE 0: информация о режиме линии (линия 0)
LED 3 для LINE 1: информация о режиме схемы (линии 33..62)
LED 4 для LINE 1: информация о режиме линии (линия 32)


Taблица 5 DIUC (Q2185), Показания светодиода
Запуск
Все светодиоды горят Светодиод 1 мигает,  Светодиоды 2-4 горят  Все светодиоды выключены	Перед загрузкой платы  Плата загружается  Загружаются данные линии
Рабочее состояние
Светодиоды 1 и 3 горят  Светодиоды 2 и 4 горят  LED 2 и 4 медленно мигает (1, 2/1, 2 сек)	Суммирующий сигнал для занимания линии  TSLO и TSL16 синхронизируются  Используется синхронизирующий сигнал
Обнаружение шибки
LED 2 и 4 быстро мигают (0,1/0,1сек)  LED 2 и 4 быстро мигают (0,5/0,5сек)  LED 1 и 4 одновременно мигают (1/1 сек)	Ошибка Уровня 1  Ошибка в TSL 16 (канал тональной сигнализации)  Неисправимая ошибка OS (Средства загрузки платы)

Контактная разводка


Taблица 6 DIUC, Разводка контактов
Штифт	Сигнал
1	OA
6	OB
9	IA
5	IB
2, 3, 4, 7, 8	шасси

Функции платы

Teхнические данные

Количество каналов: 32

Скорость передачи информации: 2048 кбит/с

Скорость передачи на канал: 64 кбит/с

Кодовая длина слова: 8 бит

Количество разрядов на кадр: 256 бит

Время передачи 1 кадра: 125 мсек

Сигнализация: Для сигнализации используется временной слот 16

Скорость: 2 кбит/с на пользовательский канал

Номера каналов речевой информации постоянно приписываются к SIP линии.


Taблица 7 DIUC, Присвоение каналов SIP линии
Магистраль	SIP линия PBC
	Канал A	Канал B	Сигнализация
TSL1, TSL17, TSL16	1	17	1, 17
TSL2, TSL18, TSL16	2	18	2, 18

Функция контроля

Ошибки на магистралях PCM делятся на текущие ошибки передачи или аварийные сообщения, полученные от удаленного коммутатора.

Могут быть обнаружены следующие ошибки:


Пропадание импульсной кадровой синхронизации

Пропадание сигнальной кадровой синхронизации

Ошибка скольжения

Коэффициент битовой ошибки> 1 в 1000

Могут быть получены следующие сообщения об ошибках:


AIS  Аварийный сигнал - менее 3 нулевых битов в 2 импульсных кадрах - посылается в случае ошибки.

A-бит в сервисном слове  Информирует удаленную систему о сбое в связи.

Y-бит в коде кадрового сигнала  Информирует партнера о пропадании сигнальной кадровой синхронизации.

Установки через команды AMO


AMO BCSU  Конфигурация Платы Коммутатора

AMO TACSU  Конфигурация Аналоговых Соединительных Линий в SWU

AMO REFTA  Таблица Синхронизирующих Сигналов

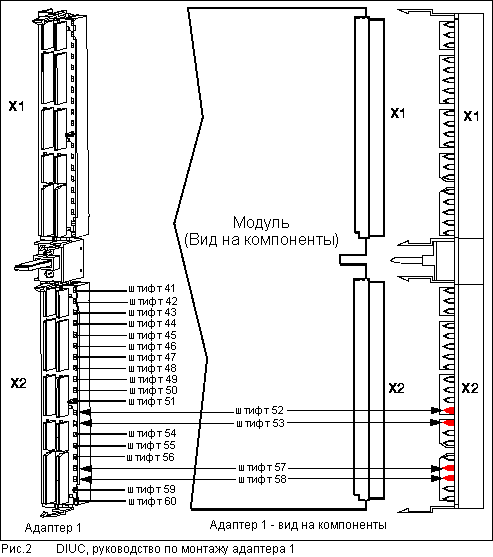

Важное Замечание для монтажа DIUC (S30810-Q2085-X2) в систему Hicom 300 E V1.0

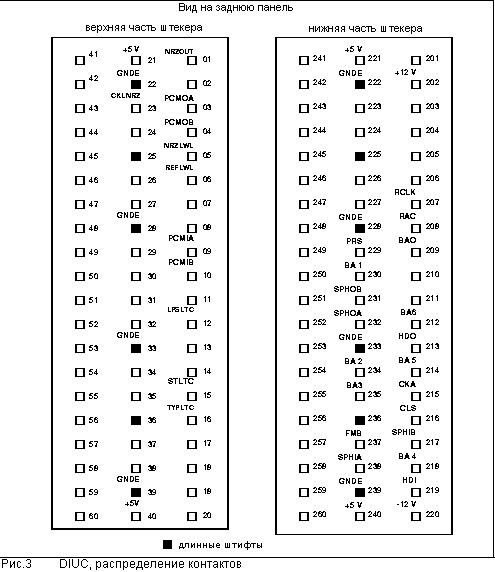

Разводка контактов на DIUC
